Sprawdzanie uzwojenia silnika elektrycznego jest kluczowym krokiem w utrzymaniu jego sprawności oraz wydajności. Dzięki odpowiednim metodom testowania można zidentyfikować potencjalne problemy, zanim przekształcą się w kosztowne naprawy. W tym artykule dowiesz się, jak skutecznie używać multimetru, induktora i innych narzędzi, aby ocenić stan uzwojenia silnika oraz jak unikać typowych błędów podczas testowania.
Właściwe sprawdzenie uzwojenia pozwala na wczesne wykrycie usterek, takich jak uszkodzona izolacja czy nierównomierny prąd w fazach. W połączeniu z regularnymi kontrolami wzrokowymi oraz użyciem nowoczesnych technologii, takich jak kamery termowizyjne, można znacząco zwiększyć trwałość silnika i zminimalizować ryzyko awarii.
Kluczowe informacje:- Użycie multimetru do pomiaru rezystancji uzwojenia jest podstawową metodą diagnostyczną.
- Rezystancja izolacji powinna być wyższa niż 0,58 MQ, aby zapewnić bezpieczeństwo użytkowania silnika.
- Różnice w prądach fazowych mogą wskazywać na uszkodzenia uzwojenia.
- Regularne kontrole wzrokowe mogą ujawnić widoczne uszkodzenia, takie jak wycieki oleju czy przebicia.
- Kamera termowizyjna pozwala na wykrycie nadmiernych temperatur, co może być oznaką uszkodzenia izolacji.
Jak skutecznie sprawdzić uzwojenie silnika elektrycznego?
Aby sprawdzić uzwojenie silnika elektrycznego, ważne jest, aby znać odpowiednie metody testowania, które pomogą w ocenie jego stanu. Regularne kontrole uzwojeń są kluczowe dla zapewnienia długotrwałej wydajności silnika oraz zapobiegania kosztownym naprawom. W tym kontekście istnieje kilka skutecznych technik, które można zastosować, aby zdiagnozować potencjalne problemy.
Właściwe podejście do testowania uzwojeń silnika nie tylko pozwala na wczesne wykrycie uszkodzeń, ale także na ocenę ich wpływu na ogólną wydajność urządzenia. W artykule omówimy różne metody, które można zastosować, aby skutecznie ocenić stan uzwojenia i zrozumieć, jakie czynniki mogą wpływać na jego funkcjonowanie.
Wybór odpowiednich narzędzi do testowania uzwojeń
Wybór właściwych narzędzi do testowania uzwojeń silnika jest kluczowy dla uzyskania dokładnych wyników. Wśród najważniejszych narzędzi znajdują się multimetry, które umożliwiają pomiar rezystancji, oraz testery izolacji, które sprawdzają stan izolacji uzwojeń. Te urządzenia są niezbędne do przeprowadzenia skutecznych testów i oceny stanu silnika.
Warto również zwrócić uwagę na inne narzędzia, takie jak induktory, które mogą pomóc w diagnozowaniu problemów z rezystancją do masy oraz kamery termowizyjne, które umożliwiają wizualizację temperatury uzwojeń. Dzięki tym narzędziom można szybko i efektywnie zidentyfikować potencjalne usterki oraz ocenić, czy silnik wymaga dalszej konserwacji lub naprawy.
- Fluke 117 Multimeter - renomowane narzędzie do pomiaru rezystancji.
- Megger MIT400 Insulation Tester - doskonałe urządzenie do sprawdzania izolacji.
- Extech 380193 - multimetr z funkcją pomiaru temperatury.
- Flir TG165 - kamera termowizyjna do wykrywania przegrzania.
- Amprobe AM-570 - tester do pomiaru rezystancji i prądów.
Krok po kroku: Jak używać multimetru do pomiarów

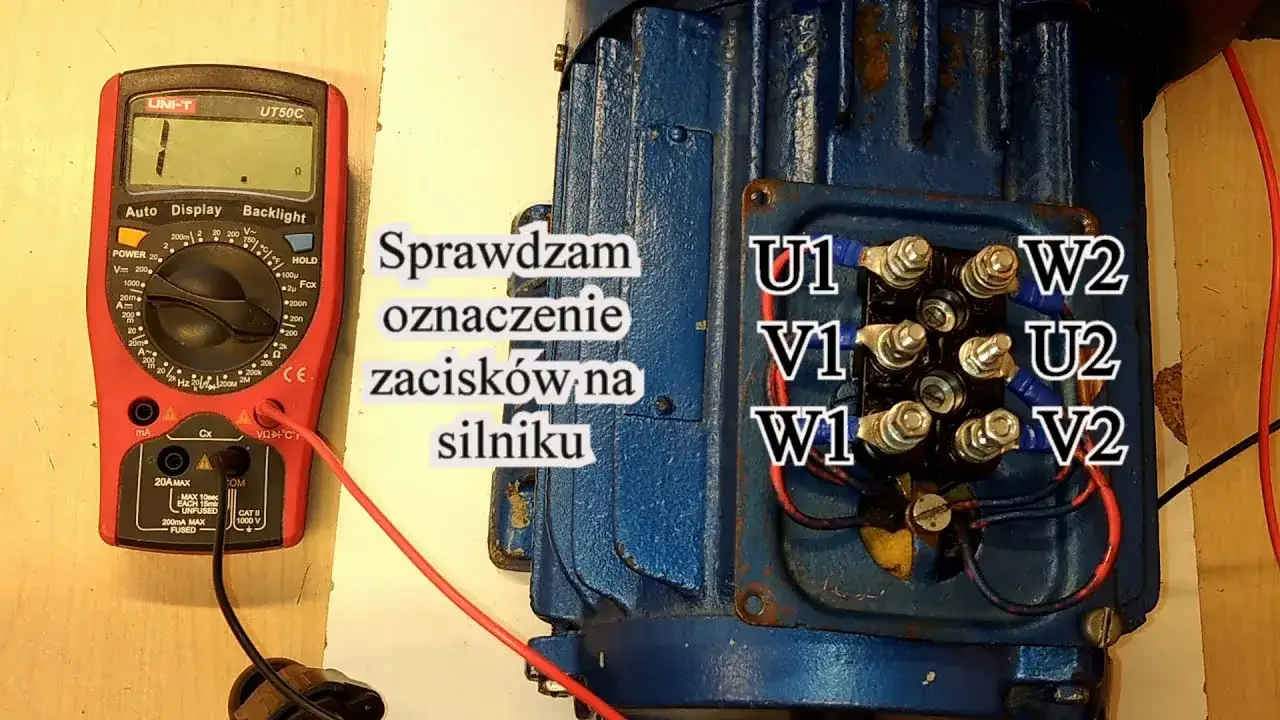

Aby sprawdzić uzwojenie silnika za pomocą multimetru, najpierw musisz ustawić urządzenie na pomiar rezystancji. Upewnij się, że multimetr jest w trybie pomiaru ohmów, co pozwoli na dokładne odczyty. Dla silnika trójfazowego, należy zmierzyć rezystancję między zaciskami U1, V1 i W1. Taki pomiar pozwala na określenie, czy rezystancja jest zrównoważona, co jest kluczowe dla prawidłowego działania silnika.
Po ustawieniu multimetru, przystąp do pomiaru. Podłącz końcówki multimetru do odpowiednich zacisków silnika. Ważne jest, aby upewnić się, że nie ma zwarcia między zaciskami, co mogłoby wpłynąć na wyniki pomiaru. Po uzyskaniu odczytów, porównaj je z wartościami referencyjnymi podanymi przez producenta silnika, aby ocenić stan uzwojenia.
Interpretacja wyników pomiarów jest kluczowa. Jeśli błąd pomiaru wartości rezystancji wynosi 2-10 procent, uzwojenie może być uszkodzone, ale nadal można go używać. Natomiast, jeśli błąd przekracza 10 procent, oznacza to, że silnik jest uszkodzony i nie powinien być używany. Te informacje są niezbędne do podjęcia decyzji o dalszym użytkowaniu lub naprawie silnika.
Kluczowe środki ostrożności przed przystąpieniem do pracy
Przed rozpoczęciem testowania uzwojenia silnika, należy podjąć kilka kluczowych środków ostrożności. Po pierwsze, upewnij się, że wszystkie urządzenia są wyłączone i odłączone od źródła zasilania. To minimalizuje ryzyko porażenia prądem. Po drugie, sprawdź stan kabli i złączy, aby upewnić się, że nie ma widocznych uszkodzeń, które mogą prowadzić do zwarcia.
Warto również zadbać o odpowiednie warunki pracy. Upewnij się, że miejsce testowania jest dobrze oświetlone i wolne od zbędnych przedmiotów, które mogą przeszkadzać. Dobrze jest mieć pod ręką wszystkie niezbędne narzędzia, aby uniknąć niepotrzebnych przerw podczas testowania. Takie przygotowanie znacząco zwiększa bezpieczeństwo i efektywność przeprowadzanych pomiarów.
Jak unikać zagrożeń elektrycznych podczas testów
Aby unikać zagrożeń elektrycznych podczas testowania uzwojeń silnika, kluczowe jest stosowanie odpowiednich technik. Po pierwsze, zawsze używaj narzędzi z izolowanymi uchwytami, co zmniejsza ryzyko porażenia prądem. Po drugie, upewnij się, że testowane urządzenie jest prawidłowo uziemione, co zapobiega gromadzeniu się ładunków elektrycznych.
Unikaj również pracy w wilgotnych warunkach, ponieważ może to zwiększać ryzyko porażenia. Jeśli to możliwe, testy przeprowadzaj w suchym pomieszczeniu. Dodatkowo, zawsze miej pod ręką sprzęt ochronny, taki jak rękawice izolacyjne i okulary ochronne, aby zapewnić sobie dodatkowe bezpieczeństwo. Stosując te zasady, znacznie zminimalizujesz ryzyko wystąpienia niebezpiecznych sytuacji podczas testowania silników.
Interpretacja wyników: Co wskazuje opór uzwojenia?
Interpretacja wyników pomiarów rezystancji uzwojenia silnika jest kluczowa dla oceny jego stanu. Normalne wartości rezystancji dla uzwojeń silnika trójfazowego powinny wynosić od 1 do 10 ohmów, w zależności od specyfikacji silnika. Jeśli odczyty mieszczą się w tym zakresie, uzwojenie jest w dobrym stanie. Wartości te mogą się różnić w zależności od producenta, dlatego zawsze warto sprawdzić dokumentację techniczną.
Jeśli odczyt rezystancji jest znacznie niższy niż oczekiwany, może to wskazywać na krótkie spięcie w uzwojeniu. Z kolei zbyt wysoka wartość rezystancji może sugerować uszkodzenie izolacji lub przerwy w uzwojeniu. W takich przypadkach konieczne może być dalsze badanie i ewentualna naprawa silnika, aby uniknąć poważniejszych awarii w przyszłości.
Typowe problemy z uzwojeniem i ich objawy
W uzwojeniach silnika mogą wystąpić różne problemy, które mogą prowadzić do ich uszkodzenia. Oto cztery najczęściej spotykane problemy: zwarcia, przerwy, uszkodzenia izolacji oraz niedobór rezystancji. Zwarcia mogą się zdarzyć, gdy przewody w uzwojeniu dotykają się nawzajem, co prowadzi do przegrzewania się silnika. Przerwy w uzwojeniach mogą również powodować, że silnik nie będzie działał w ogóle.
Objawy uszkodzenia uzwojenia obejmują przegrzewanie silnika, dziwne dźwięki podczas pracy, a także spadek mocy. Jeśli silnik wydaje nienaturalne dźwięki, może to być oznaką, że coś jest nie tak z uzwojeniem. Dodatkowo, jeśli silnik nie osiąga pełnej mocy lub działa nierówno, warto przeprowadzić dokładną diagnostykę uzwojenia, aby zidentyfikować przyczynę problemu.
- Zwarcia - objawy: przegrzewanie silnika, dymienie.
- Przerwy - objawy: silnik nie działa, brak reakcji na zasilanie.
- Uszkodzenia izolacji - objawy: wycieki oleju, zapach spalenizny.
- Niedobór rezystancji - objawy: różnice w prądach fazowych, przegrzewanie uzwojeń.
Utrzymanie silnika: Jak zapobiegać kosztownym naprawom?
Regularne utrzymanie silnika elektrycznego jest kluczowe dla jego długowieczności oraz wydajności. Aby zapobiegać kosztownym naprawom, warto wprowadzić rutynowe praktyki konserwacyjne, które pozwolą na wczesne wykrycie potencjalnych problemów. Należy do nich regularne sprawdzanie stanu uzwojeń, a także kontrola poziomu izolacji, co pozwala na uniknięcie poważniejszych awarii w przyszłości.
Oprócz regularnych kontroli, istotne jest także prowadzenie odpowiedniej dokumentacji dotyczącej konserwacji silnika. Dzięki temu można śledzić wszelkie wykonywane prace oraz zauważyć ewentualne wzorce, które mogą wskazywać na potrzebę bardziej szczegółowych badań. Wprowadzenie systematycznego podejścia do konserwacji silnika nie tylko przedłuży jego żywotność, ale również zwiększy efektywność działania.
Regularne kontrole i konserwacja uzwojeń silnika
W celu zapewnienia długotrwałego funkcjonowania silnika, zaleca się przeprowadzanie regularnych kontroli uzwojeń. Warto ustalić harmonogram, który obejmuje co najmniej kwartalne inspekcje, podczas których sprawdzane będą parametry elektryczne oraz stan mechaniczny uzwojeń. Kluczowe elementy, na które należy zwrócić uwagę, to wszelkie oznaki zużycia, uszkodzenia izolacji, a także ewentualne przebicia.
Czytaj więcej: Audi A4 B8 jaki silnik wybrać, aby uniknąć awarii i kosztów?
Jak wykorzystać technologie IoT do monitorowania silników?
W dobie nowoczesnych technologii, Internet rzeczy (IoT) staje się coraz bardziej popularnym narzędziem w monitorowaniu stanu urządzeń, w tym silników elektrycznych. Dzięki zastosowaniu czujników IoT, można na bieżąco śledzić parametry pracy silnika, takie jak temperatura, wibracje czy poziom zużycia energii. Integracja takich czujników z systemem zarządzania pozwala na zdalne monitorowanie i natychmiastowe reagowanie na nieprawidłowości, co znacząco zwiększa efektywność konserwacji i może zapobiegać kosztownym naprawom.
Przykładem zastosowania technologii IoT w praktyce jest instalacja czujników temperatury na uzwojeniach silnika, które mogą informować o zbyt wysokich temperaturach, co może wskazywać na problemy z izolacją. Taki system nie tylko umożliwia szybkie działania naprawcze, ale także pozwala na analizę danych w czasie rzeczywistym, co może prowadzić do optymalizacji pracy silnika oraz zmniejszenia kosztów eksploatacji. W przyszłości, zintegrowane systemy monitorowania mogą stać się standardem w przemyśle, co umożliwi jeszcze lepsze zarządzanie zasobami i zwiększenie bezpieczeństwa operacji.
